Despliegue de iSCSI Target Server en Windows Server 2016


El propósito de este post, es mostrar cómo presentar volúmenes alojados en un Windows Server a través del protocolo iSCSI, para que a su vez, éstos sean accesibles desde un iniciador iSCSI de otro Windows Server.

Personalmente, a mí la idea no me apasiona para entornos de producción, pero puede ser muy útil para entornos de pruebas o laboratorio. Bueno, más allá de gustos personales, el procedimiento sería el siguiente:

El servidor que voy a emplear para servir (valga la redundancia) volúmenes por iSCSI, es una Máquina Virtual de Hyper-V con Sistema Operativo Windows Server 2016.

Lo primero que haré será presentarle a esa MV un disco desde la controladora SCSI

Indico el nombre y la ruta del disco que será presentado

Posteriormente, en la MV montaremos Rol iSCSI Target Server

Una vez instalado el rol, desde la herramienta administrativa de Servicios de Archivos y Almacenamiento > iSCSI, pulsaremos el botón Tareas > Nuevo disco virtual iSCSI

Indicaremos el Volumen que vamos agregar

Le damos un nombre al disco virtual de iSCSI

Le asignamos un tamaño, y la naturaleza del disco. En este caso, al tratarse de un laboratorio, lo haremos Dinamically expanding (lo que muchos conoceréis con disco Thin)

Nombramos el nombre del Target

Hace clic en Add para agregar los iniciadores que tendrán acceso al target. El acceso puede ser definido por IQN, IP, FQDN o MAC. Yo emplearé la opción IQN.

Para ello, nos dirigiremos al servidor que va a acceder al target, es decir, el que acabará haciendo uso del volumen presentado por iSCSI. En mi caso va a ser otro Windows Server 2016.

Arrancaremos el Iniciador iSCSI, y en la pestaña Configuración copiaremos el nombre del Iniciador IQN

Volvemos al servidor que presenta el Target, seleccionamos el Type IQN y pegamos el IQN copiado del servidor cliente

Pulsamos Next

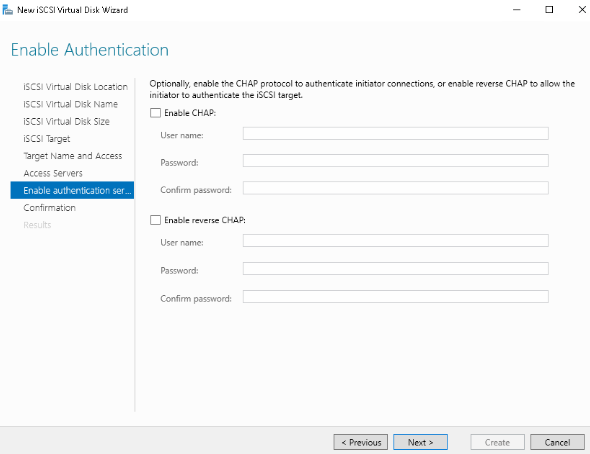

Si nos interesa configuramos CHAP

Pulsamos Create en la ventana de Confiramción

Y cerramos el asistente tras comprobar que lo ha creado correctamente

Volvemos al servidor cliente, y desde el Iniciador iSCSI, en la pestaña Detección, clicamos en Detectar portal e introducimos la dirección IP del servidor Target

Ahora en la pestaña Targets, vemos que disponemos del target presentado. Lo seleccionamos y pulsamos Connect

Por último nos dirigimos al administrador de discos, y comprobamos que, en efcto, el disco de 14.9 Gigas está disponible.

Lo ponemos Online

Lo inicializamos

Creamos el volumen

Y ya podemos hacer uso del disco/volumen desde el SO cliente
