NetApp FAS #1. Creación de Agregados y configuración de Networking, para presentar LUNs a través de


Vamos a ver cómo realizar una configuración desde cero en una Netapp FAS, para que podamos crear un Agregado, configurar los aspectos de Networking necesarios para generar una SVM que sirva iSCSI, crear una LUN iSCSI, y presentársela a un servidor Windows para que pueda hacer uso de dicho volumen. Esta última parte, la puedes encontrar en otro Post, NetApp FAS #2

En primer lugar, crearemos un Agregado. Para los no iniciados, Netapp llama agragado a un conjuntos de discos que presenta a un nodo o controladora. Lo que en otros fabricantes, puede ser un diskgroup, pool, diskpool, etc...

Para crear el agregado, nos dirigimos a Hardware and Diagnostics > Aggregates y hacemos click en Create

Indicamos el nombre del agregado, el tipo de disco que tendrá, la cantidad de discos de que dispondrá, y si le damos a change, seleccionaremos el tipo de tolerancia al fallo (RAID) del que dotaremos al agregado

Seleccionamos el tipo de RAID. La terminología es diferente a la clásica. Olvídate de Raid1, 5,10... En este caso crearé un RAID-DP de 16 discos

Una vez creado el agregado, ahora pasaremos a realizar la configuración de Networking necesaria para que la SVM que presente la LUN iSCSI pueda funcionar.

La configuración de Networking que voy a realizar, se compone de tres apartados distintos, a saber:

  1. Creación de un IPspace

  2. Creación de un Broacast Domain

  3. Creación de la Subred propiamente

Para crear un IPspace, simplemente nos tenemos que dirigir a Network > IPspaces > Create

...y en el cajón que nos aparece, asignar el nombre de IPspace que nos interese y pulsar Create

Lo siguiente será crear el Broadcast Domain. Para ello, Networking > Broadcast Domains > Create

Pudiera ser, como me ocurre a mí, que todos los puertos del cluster ya estuvieran asignados a uno o más Broadcast Domain. En ese caso, tendríamos que liberar algún puerto de algún Broadcast Domain existente.

Veo que el Broadcast Domain Default, tiene asignados los cuatro puertos

Por tanto, edito dicho Broadcast Domain y lo libero de ciertos puertos...

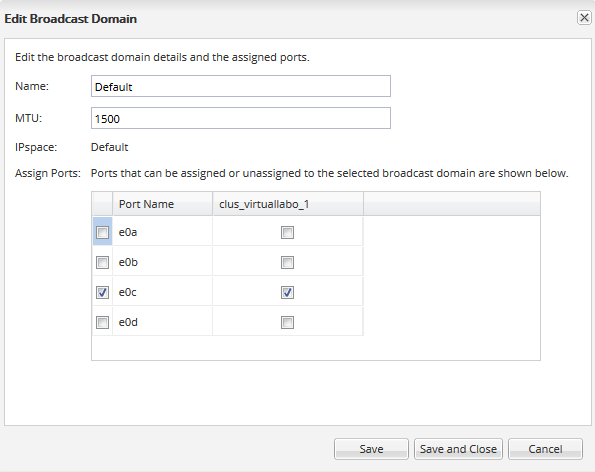

... dejando únicamente el puerto e0c del nodo

Ahora ya podemos crear nuestro Broadcast Domain para SAN. Le daré el nombre bd_san, le asignaré el MTU 9000 (para Jumbo Frames, ya que las tramas que manejará serán de gran tamaño) y lo asociaré al IPspace previamente creado (san)

Perfecto! Pues ahora sólo nos quedaría crear la subred. Esto es tan sencillo como ir a Networking > Subnets > Create, y completar el asistente de creación de una subred.

Nombre, segmento de red, IP Addresses es el rango que va a ofrecer la red a modo de DHCP a los nuevos interfaces que se vinculen a la misma, y por último, seleccionamos el Broadcast Domain asociado a la subred que estamos creando. Asociaremos el que hemos generado antes, que será el empleado para el servicio de SAN

Bueno, pues ya hemos acabado con la configuración de Networking para el servicio de SAN. Como se puede apreciar en la imagen, disponemos de dos subredes, una para para el servicio de SAN y otro para el de NFS. En este post, sólo usaremos la de SAN

Ahora lo siguientes pasos a realizar, serían crear la SVM que presentará LUNs por iSCSI y presentarlas a un servidor Windows (en este caso). Este procedimiento, está accesible en otro Post, concretamente el Post NetApp FAS#2

Espero que os haya sido de ayuda
