NetApp FAS #2. Creación de SVM, Volúmenes y LUN, y presentación de la misma a través de iSCSI a un s


Tras haber creado los agregados y demás configuraciones de Networking explicadas en el post NetApp FAS #1, ahora lo siguiente es crear la SVM que presentará LUNs por iSCSI y presentarlas a un servidor Windows (en este caso).

Para hacer esto, los pasos a seguir son básicamente los siguientes:

  1. Crear la SVM

  2. Crear el Volumen dentro de la SVM

  3. Crear la LUN que a la postre será presentada al servidor Windows

  4. Presentar la LUN en el servidor Windows a través del iniciador iSCSI

Creación de la SVM:

Para ello, en primer lugar crearemos la SVM desde SVM > Create

En el asistente, asignaremos básicamente nombre, protocolo a servir (ya hemos dicho que iba a servir iSCSI), agregado al que estará asociada y configuraciones DNS (para iSCSI no sería estrictamente necesario).

Al continuar, lo más importante es asignar la IP de la SVM. Perfectamente le podríamos dar una IP de forma manual, pero como antes hemos creado una subred para éste propósito, le indico que use una Subred existente...

... concretamente la subred net_san, y que reciba la ip de forma automática

Acto seguido indicamos el nodo, lif (interfaz virtual que servirá), y el puerto físico que empleará la SVM para servir el protocolo iSCSI

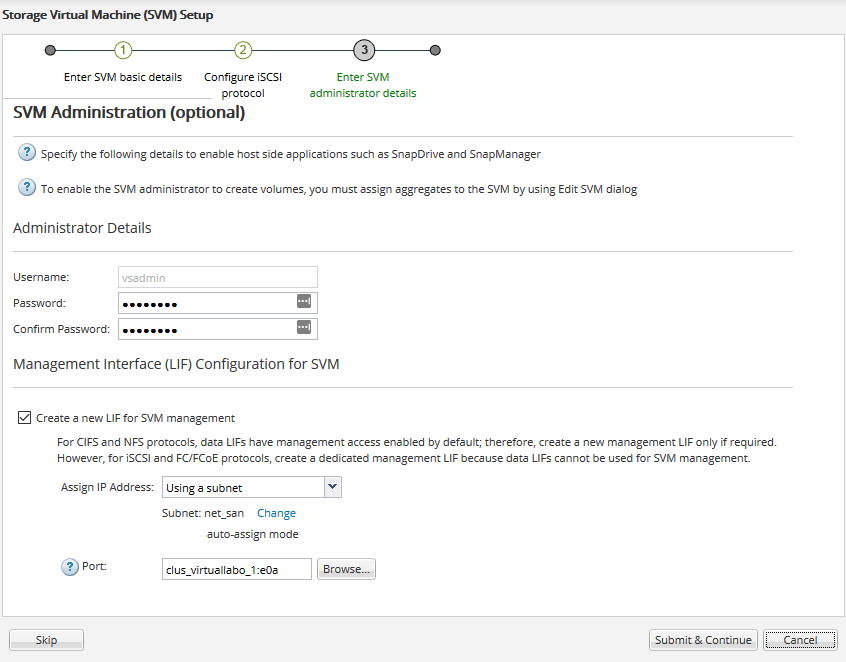

Asignamos unas credenciales para la administración de la SVM. Esto de primeras puede sonar raro, pero podría ser muy útil, si por poner un ejemplo, en una empresa hubiera diferentes departamentos, con sus respectivas SVMs, y cada uno de ellos fuera responsable de la gestión de su SVM. En este escenario, tendría sentido que cada SVM tuviera sus distintas credenciales, para así poder ser gestionadas de forma independiente

Y finalizamos el asistente con la clásica revisión del Summary

Llegados a este punto, la SVM para SAN

/ iSCSI ya está creada. En las siguiente imágenes, simplemente echamos un vistazo sobre el protocolo iSCSI como tal.

El servicio iSCSI en estado running, el target iSCSI, su IP, el nodo que lo sirve, etc...

A continuación debemos crear un Volumen:

Fácil y sencillo. Ya en la SVM > Volumes > Create

Le asignamos un nombre, seleccionamos el agregado donde se ubicará, el tipo de Volumen, tamaño, habilitarlo para deduplicación de la misma, etc...

Comprobamos que el Volumen, ya está generado, y después nos meteremos con la creación de la LUN.

Para crear una LUN, en primer lugar crearemos un Portset, luego el grupo de Iniciadores (en este caso iSCSI) que tendrán acceso a dicha LUN, y finalmente, crearemos la LUN como tal.

Para crear el Portset, nos dirigimos a LUNs > Portsets > Create. Le asignamos un nombre al Portset, seleccionamos el Tipo y el Interfaz que queremos asociar al Porset.

A continuación en LUNs > Initiator Groups > Create definiremos el grupo de iniciadores que tendrán acceso a la LUN. Como siempre definimos nombre, SO del iniciador, en este caso será un Windows Server, y elegiremos la asociación con el portset que nos interese. En este caso, el que hemos creado previamente

En la siguiente pestaña, tenemos que indicar el iniciador iSCSI al que daremos acceso a la LUN. Ya hemos dicho que en el labo, el server que tendrá acceso a la LUN será un servidor Windows. Pues bien, vamos a dicho server, y en el Iniciador iSCSI, en la pestaña Configuración, copiamos el nombre del iniciador...

... y lo pegamos en el campo donde agregar los iniciadores y guardamos cambios

Bueno, pues ya únicamente nos queda crear definitivamente la LUN.

Para ello, LUNs > LUN Management > Create y seguimos el asistente de creación de LUNs.

Nombre, descripción y tamaño. Obviamente, el tamaño de la LUN debe ser menor que el del Volumen que la alberga. De ahí que la LUN sea de 9 GB, ya que el Volumen era de 10

Podemos crear un Volumen o seleccionar uno existente. En este caso, seleccionamos el creado previamente

Indicamos qué grupo de Iniciadores accederá a la LUN, y el Identificador de la misma

Opción de aplicar una política de Calidad de Servicio (QoS). En este caso no aplicaremos ninguna

Clásico resumen

Y comprobación de que la LUN ha sido creada de forma satisfactoria. Ya sólo nos quedará presentarla en el Windows Server

Presentación de la LUN en el servidor Windows a través del iniciador iSCSI

En primer lugar, debemos tener un interfaz de red en el servidor, que sea capaz de tener acceso vía TCP/IP a la IP del Lif de la SVM que presenta la LUN. (Parace un trabalenguas, pero es lo que hay...;))

Si recordáis, la IP por la que es presentada la LUN era la 1.1.1.1/24.

Hago un ping desde el server a dicha IP, y compruebo que accedo correctamente. Hay conectividad!

Siguiente paso;

En el Iniciador iSCSI del server, detectamos el portal de NetApp que está sirviendo el protocolo. Para ello, en la pestaña Detección > Detectar portal y agregamos la ip 1.1.1.1

Si nos vamos a la pestaña Destinos, vemos que el la LUN presentada por NetApp ya está accesible, aunque en estado Inactivo

.

Simplemente seleccionándola y haciendo click en Conectar, conectaremos la LUN

En este laboratorio no trabajaremos con Multipathing. Lo veremos en otros posts

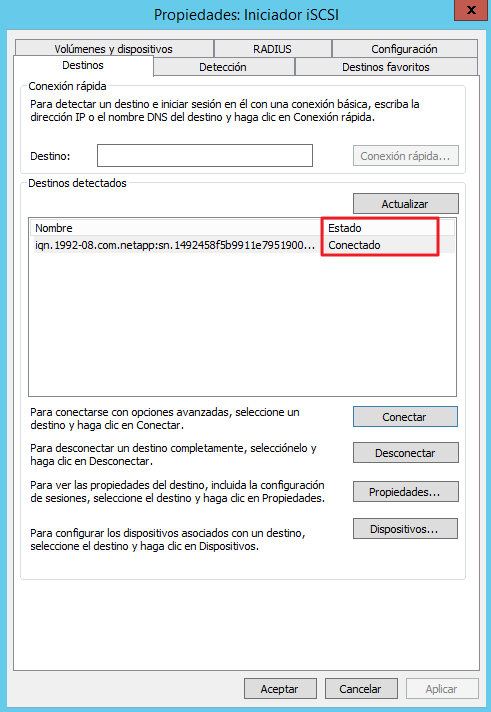

Comprobamos que la LUN ya está en estado Conectado

Ahora desde el Administrador de discos del server...

Vemos que ya nos aparecerá el disco. Para poder hacer uso de él, en primer lugar lo ponemos en Línea...

... a continuación, lo inicializamos...

Y posteriormente, le damos formato creando un nuevo volumen

Tamaño

Letra de unidad

Formatear y etiqueta

Finalizamos el asistente y...

Ya podemos hacer uso del espacio presenteado desde NetApp, en el Windows server, a través del protocolo de iSCSI

Espero que os sea de ayuda!
